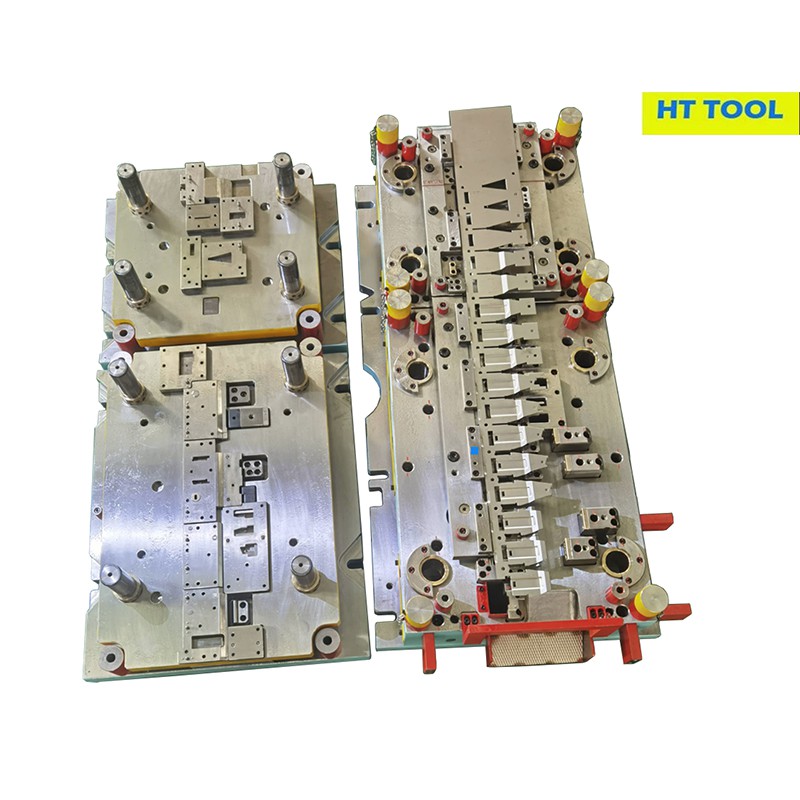

Samsett tól og framsækið tól



Vöruheiti	Samsett tól og framsækið tól
Vörunr.	HTSD-004
Vörustærð	2500L*700W*550H
Efni	Kolefnisstál, ryðfrítt stál, álplata, kopar, kopar eða galvaniseruðu málmplötur o.fl.
Efnisþykkt	0.5-8mm eða sérsniðin
Yfirborðsmeðferð	Sinkhúðuð, dufthúðuð, málun, fægja, burstun, krómhúð, anodizing, sandblástur o.fl.
Vinnslubúnaður	CNC, EDM, Argie Charmilles, Milling Machine, 3DCMM,
Logo Aðferð	Laser leturgröftur, CNC leturgröftur
Iðnaðarumsókn	Bílar, heimilistæki, rafeindatækni, flugrými
Umbúðir	Trékassi eða að beiðni þinni
Prófunaraðstaða	Þriggja hnita mælitæki, örmælir, mælikvarðar, 3D skanni
Framleiðslugeta	150 sett árlega





Samsett stimplun deyjur eru gerðar með hjálp samsettrar mótunarhönnunar. Þessi teningur er gerður til að framkvæma nokkur verkefni með hverju pressuslagi og þeir eru notaðir til að skera aðgerðir eins og tæmingu og gat. Vegna getu þeirra til að sinna verkefnum hraðar en einföld stimplunardeyfir, eru samsettir stimplunardeyfir hentugri fyrir flókin eða erfið störf.

Framsækin verkfærastimplun er tilvalin fyrir langa framleiðslulotu vegna mikillar endurtekningarhæfni. Ein vél með mörgum deyjastöðvum er notuð í þessari málmstimplunaraðferð. Hver stöð þar sem stimplun er framkvæmd færir sjálfkrafa málmræmu af lagerefni. Lokahlutinn verður síðan að skera lausan úr ræmunni sem lokaskref.

Samsett tól og Progressive Tool Process

Samsett verkfæri og framsækið verkfæri bjóða upp á hagkvæma og skilvirka aðferð til að framleiða stórar keyrslur með því að nota framsækið mót. Teningurinn inniheldur nokkrar stimplunarstöðvar sem framkvæma einstakar mótunaraðgerðir þar sem ræma af málmplötu er færð í gegnum vélina. Að sameina nauðsynleg stimplunarverkfæri í eitt deyjasett bætir skilvirkni stimplunarverkefnisins.



Eftirfarandi þættir eru nauðsynlegir fyrir framsækið deyja:



❆Meyjasett

❆Meyjahnappar (bushings)

❆Kýla

❆ Kýlahaldari

❆Plata (kafli)

❆Pinnar

❆ Sniglahreinsun

❆Stripari

Samsett tól og framsækið líka geta einnig innihaldið eiginleika eins og undirlínur, stöðvunarblokkir, rennibrautir eða skynjara. Meginmarkmið þessara íhluta er að tryggja nákvæma meðhöndlun efnisins.



Framsækin málmstimplun fylgir þessum skrefum:



Framsækna teningurinn er staðsettur inni í gagnvirkri stimplunarpressu.

Pressan færist upp, færir toppmótið með sér og leyfir málmröndinni að streyma inn í búnaðinn.

Þegar pressan færist niður lokar teningurinn til að framkvæma stimplunaraðgerðina.

Fullunnin hluti losnar úr teningnum með hverju pressuslagi.

Lokaskurðarstöðin skilur fullunna hluta frá flutningsvefnum.





CAE greining: Nákvæm CAE greining hjálpar til við að bæta gæði hlutanna og hámarka framsækið málmstimplunarmót og annað stimplunarverkfæri. Samhliða verkfræði, endurskoðun vöruhönnunar og snemmbúin þátttaka getur hjálpað til við að stytta framkvæmdatímann. Þetta er dæmi um framsækna málmstimplun CAE uppgerð okkar:



CAE uppgerð

3D flytja deyja uppgerð

Hönnun stimplunar:Í verkfærahönnunardeildinni getum við veitt viðskiptavinum okkar alhliða þjónustu. Verkfræðingar nota AUTOFORM til að tryggja framleiðni stimplunar og uppgerð (rannsóknir á sprungum, hrukkum, frákasti, skaðabótum, myndböndum osfrv. eru fáanlegar). Fyrir fullkomna 3D / 2D verkfærahönnun nota hönnuðir okkar (x9) UG hugbúnað.



3D framsækin málm stimplunhönnun







3D flytja deyjahönnun



Verkefnastjórnun:Fyrir hvert framsækið málmstimplunarverkefni munum við úthluta einum verkfræðingi til að stjórna öllu ferlinu frá hugmynd um upphaf til fullkomins loka. Við erum með frábæra verkefnastjórnunarteymi sem á sterkan verkfræðibakgrunn og er góður í enskum samskiptum. Þetta hjálpar verkefninu þínu að ganga vel og vel undir stjórn. Við munum halda viðskiptavinum uppfærðum um nákvæmar upplýsingar um þetta verkefni með vikulegri skýrslu og uppfærðum myndum. Það er auðvelt fyrir viðskiptavini að stjórna verkefninu á sama tíma. Við munum veita hágæða þjónustu við viðskiptavini með sjálfbætingu. Bara eitt símtal, eða tölvupóstur, og þú munt sjá að við erum tilbúin fyrir þig hvenær sem er.







Hagræðing framleiðslukostnaðar:Þegar við vinnum náið með viðskiptavinum frá ferliskipulagningu til verkfærahönnunar, eyðum við alltaf miklu fjármagni og kröftum í að hámarka hraða efnisnýtingar og pressuslags og lágmarka fjölda verkfærastöðva um leið og við tryggjum framleiðslustöðugleika og endurtekningarhæfni.





Framleiðsla á stimplun:HT TOOL er fær um að búa til framsækna málmstimplun innanhúss til að mæta öllum þörfum viðskiptavina okkar. Verkfræðideildin okkar vinnur með hæfileikaríku starfsfólki okkar til að tryggja gæði hlutanna þinna. Myndin hér að neðan er listi yfir vinnslubúnað:



Vörunr.	Búnaður	Tæknilýsing (mm)	Magn
1	Ýttu á Machine	800 T(4200*1900*1200)	1
2		400 T (3300*1500*750)	1
3		200 T (2400*840*550)	1
4	Þriggja í einni fóðrunarvél	Breidd 600 mm, þykkt 0.5- 4,5 mm	1
5	Þriggja í einni fóðrunarvél	Breidd 1200mm, þykkt 0.5- 6.0mm	1
6	CNC	2500*1700*1000	1
		1100*650*750	1
		800*500*550	3
7	Yfirborðsslípivél	1000*600	1
8		800*400	1
9	Handvirk malavél	150*400	2
10	Lóðrétt borvél	ф1~32	3
11	Radial borvél	￠1~32	1
12		￠1~50	1
13	Milling vél	1150*500*500	2
14	Venjulegar vírskurðarvélar	800*630	1
15		500*400	4
16	Hraðvirkar vírskurðarvélar	800*500	1
17		500*400	1
18	Stóma EDM	300*200	1
19	3D skanni	650*550	1



Stimplunarteygjupróf: Við erum með vélræna pressu frá 200T upp í 800T



Þjónusta á einum stað:Sem faglegur framsækinn málmstimplunarframleiðandi í kínverska verkfæraiðnaðinum með trausta getu og verulega getu, býður HT Tool and Die óaðskiljanlega lausn fyrir viðskiptavini með því að hanna og smíða verkfæri fyrir kalt og heitt mótun, athuga innréttingar og suðubúnað í alþjóðlegum bílaiðnaði. iðnaður.



Samanburðurinn á milli stimplunar: einfalt og samsettdeyjaá móti Framsóknmálm stimplunvs Transfer Dies



Eiginleiki	Einfaldur deyja	Compound Die eða Combination Die	Framsóknmálm stimplun	Transfer Die
Aðgerðir	Ein aðgerð	Margar aðgerðir (eitt högg). Mjög takmarkað við hönnun.	Margar aðgerðir (röð). Aðeins takmarkað við hönnun. Sumar flóknar teikniaðgerðir myndu krefjast flutningsmóts	Margar aðgerðir (flutningur á milli stöðva). Hvaða aðgerðaferli sem er er mögulegt.
Stöðvar	Ein stöð	Ein stöð	Margar stöðvar	Margar stöðvar
Flækjustig	Lágt	Lágt til miðlungs	Mikil flókið	Mikil flókið
Mótprófun og uppsetning	Auðvelt	Erfitt	Í meðallagi. Einingar draga úr flækjustiginu og auka skilvirkni uppsetningar.	Venjulega auðveldara en framsækið, en krefst flutnings- og lyftibúnaðar sem einnig er flókið í hönnun.
Skilvirkni	Mjög lágt	Lágt	Mjög hátt	Hátt. Hægari en framsækin miðað við nauðsynlegar flutningsaðgerðir.
Kostnaður	Lágur verkfærakostnaður, hár hlutaeiningakostnaður	Miðlungs verkfærakostnaður, miðlungs einingarkostnaður	Hár verkfærakostnaður, mjög lágur hlutaeiningakostnaður	Venjulega hærri verkfæri og einingakostnaður en framsækinn
Framleiðslumagn	Lágt hljóðstyrkur	Miðlungs til hátt hljóðstyrkur	Mikið magn (viðeigandi fyrir fjöldaframleiðslu)	Mikið magn, (viðeigandi fyrir fjöldaframleiðslu)
Hentugleiki	Einfaldir hlutar	Einfaldir hlutar	Flóknir hlutar	Stærri og/eða íhvolfur hlutar, flóknir hlutar
Efnisnýtingarhlutfall	Í meðallagi til hátt	Í meðallagi til hátt	Í meðallagi. Þörfin fyrir flugmenn og flutningsmenn getur dregið úr efnisnýtingu. Góð hönnun getur dregið mjög úr ruslinu sem framleitt er.	Í meðallagi til hátt
Tæmandi aðgerð	1 högg	1 högg	Síðasta aðgerðin	Fyrsta aðgerðin













	Framsækið tól			Samsett verkfæri
Leiðslutími	Lítil deyja (Minna en eða jafnt og 1 M) Vikur	MiðlungsStærð ( 2 M-3M ) Vikur	Stórt Stærð (3M- ) Vikur	SverslunarmiðstöðStærð Minna en eða jafnt og 2000 mm vikur	Medium deyr 2000-3000mm vikur	Stór stærð Stærra en eða jafnt og 3000 mm vikur
Uppgerð	2 -3.5 vikur	3.5 -5.5 vikur	5,5 vikur	2 -3.5 vikur	3.5 -5.5 vikur	6 vikur
Hönnun
Mynstur				0.5 vikur	0.5 vikur	1 viku
Steypa/stál	0.5 -1 vikur	1 viku	1,5 vikur	3 vikur	4 vikur	4 vikur
Framleiðsla	2.5 -3.5 vikur	3.5 -5.5 vikur	7 vikur	2.5 -4 vikur	3.5 - 5.5 vikur	7 vikur
Hitameðferð
Samkoma	3 - 4 vikur	5 - 10 vikur	10 vikur	3 - 4 vikur	5 - 10 vikur	10 vikur
Laser skera hlutar
Slökkt verkfæri
OK Varahlutir
Kaupa af
Samtals	8 -12 vikur	13 -22 vikur	24 vikur	11 -15 vikur	16.5 -25.5 vikur	28 vikur





Hverjar eru mismunandi gerðir af deyjum?

✹Mismunandi gerðir af deyjum

✹Simple Die.

✹Compound Die.

✹Progressive Die.

✹Transfer Die.

✹Combination Die.

✹Margfaldur deyja.

✹Round skipt Die.

✹ Stillanleg deyja.



Skilgreining og ferli fyrir samsett verkfæri?

Samsett verkfærastimplun er frábrugðin Progressive Tool stimplun í því að klára margar aðgerðir - eins og að klippa og móta - í einu höggi. Þessi aðferð er í ætt við kokkur sem framkvæmir nokkur skurðarverkefni í einni snöggri hreyfingu.

Það er sérstaklega áhrifaríkt til að framleiða flata hluta, þar sem bæta þarf við mörgum eiginleikum samtímis. Þessi einstakts nálgun tryggir mikla nákvæmni og uppröðun, sem gerir hana tilvalin fyrir hluta með yfirburða víddarnákvæmni.



Kostir efnasambandsVerkfærastimplun?

Helsti kosturinn við samsett verkfærastimplun er nákvæmni þess. Þar sem margar aðgerðir eru framkvæmdar í einu höggi er hættan á misjöfnun milli ferla lágmarkuð, sem leiðir til mjög nákvæmra hluta.

Þessi aðferð er einnig skilvirk til að framleiða flata íhluti þar sem hún dregur úr fjölda smella sem þarf miðað við aðrar aðferðir og flýtir þar með fyrir framleiðslu.

Að auki hefur Comound Tool stimplun tilhneigingu til að mynda minna ruslefni, sem stuðlar að kostnaðarsparnaði og umhverfislegri sjálfbærni.

Ókostir og takmarkaniraf samsettu tóli

Takmarkanir samsettra verkfærastimplunar fela í sér minni framleiðsluhraða en Progressive Tool stimplun, þar sem það er almennt notað fyrir ítarlegri og nákvæmari vinnu frekar en háhraða fjöldaframleiðslu.

Þar að auki eru betri aðferðir fyrir flókna hluta sem krefjast margfaldrar beygju- eða mótunaraðgerða. Flækjustig og dýpt hluta sem hægt er að framleiða eru takmörkuð, sem þýðir að þessi aðferð hentar best fyrir einfaldari, flatari íhluti.
